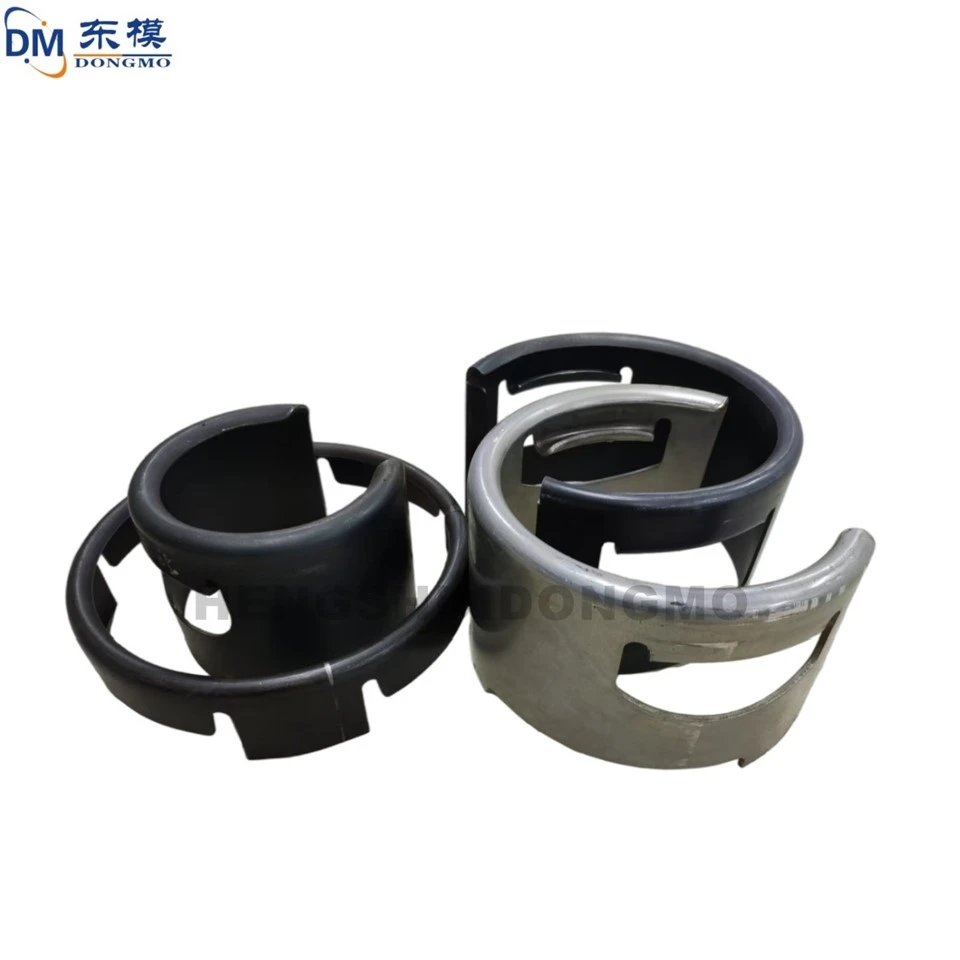

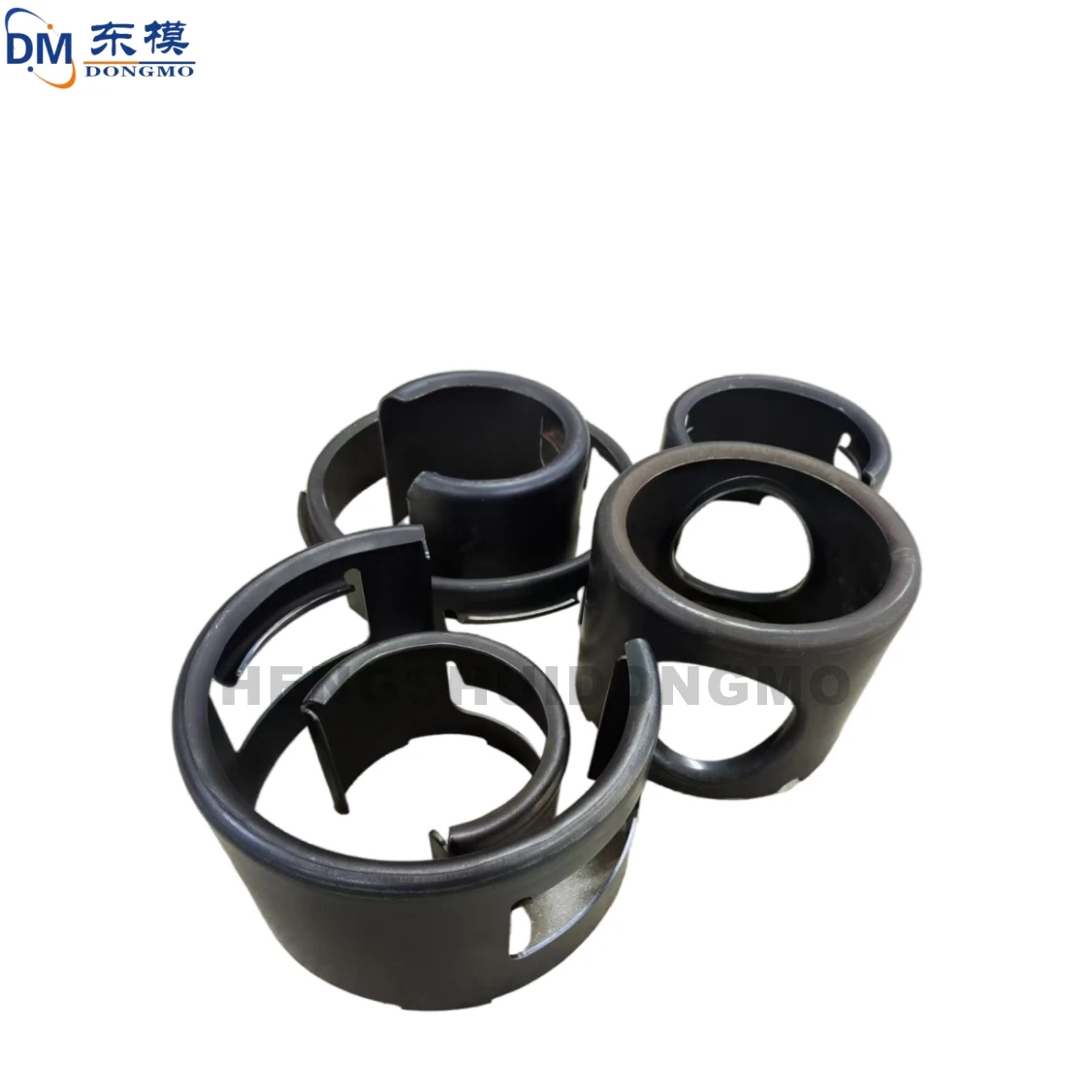

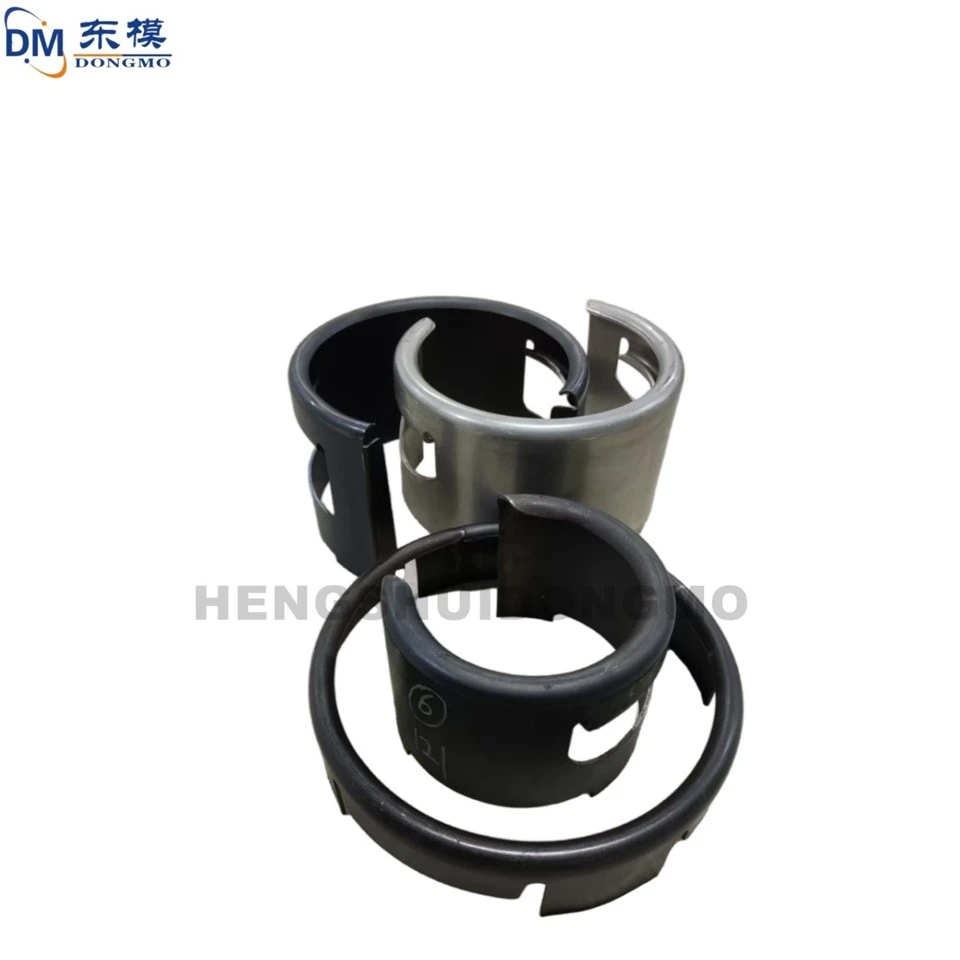

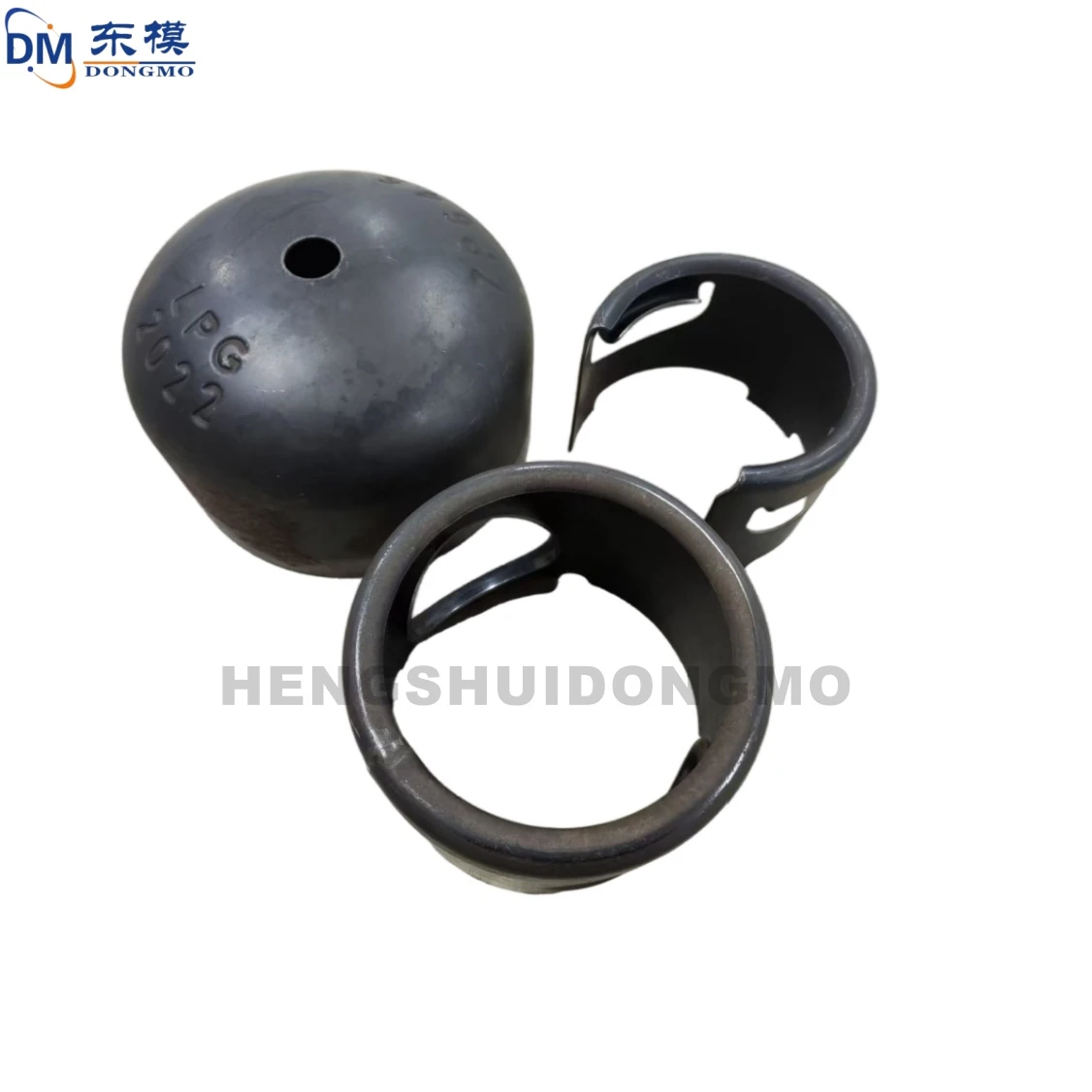

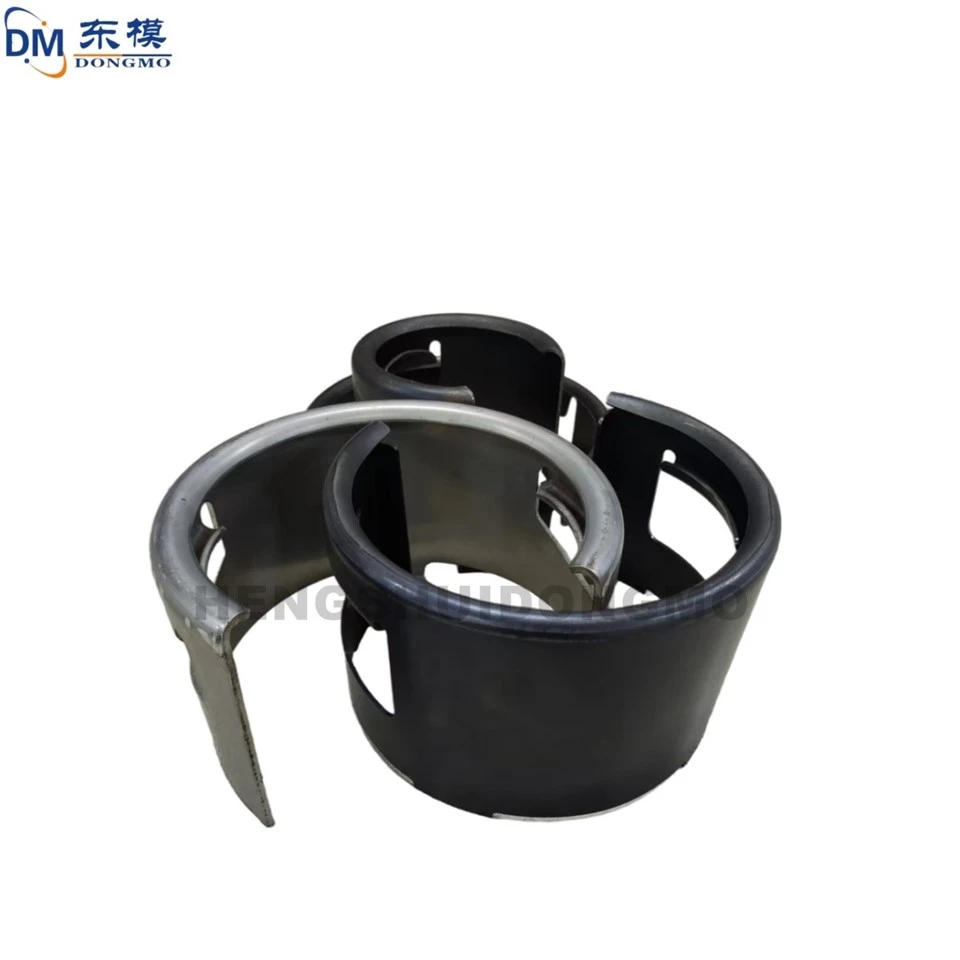

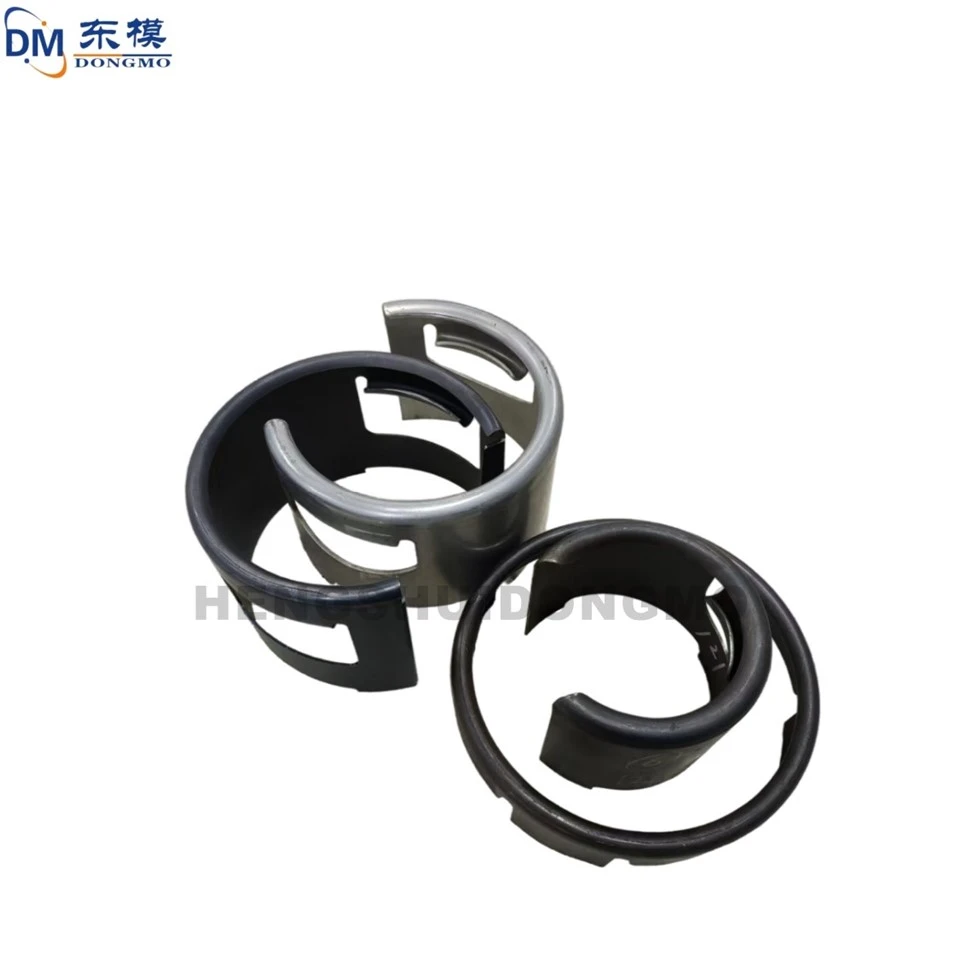

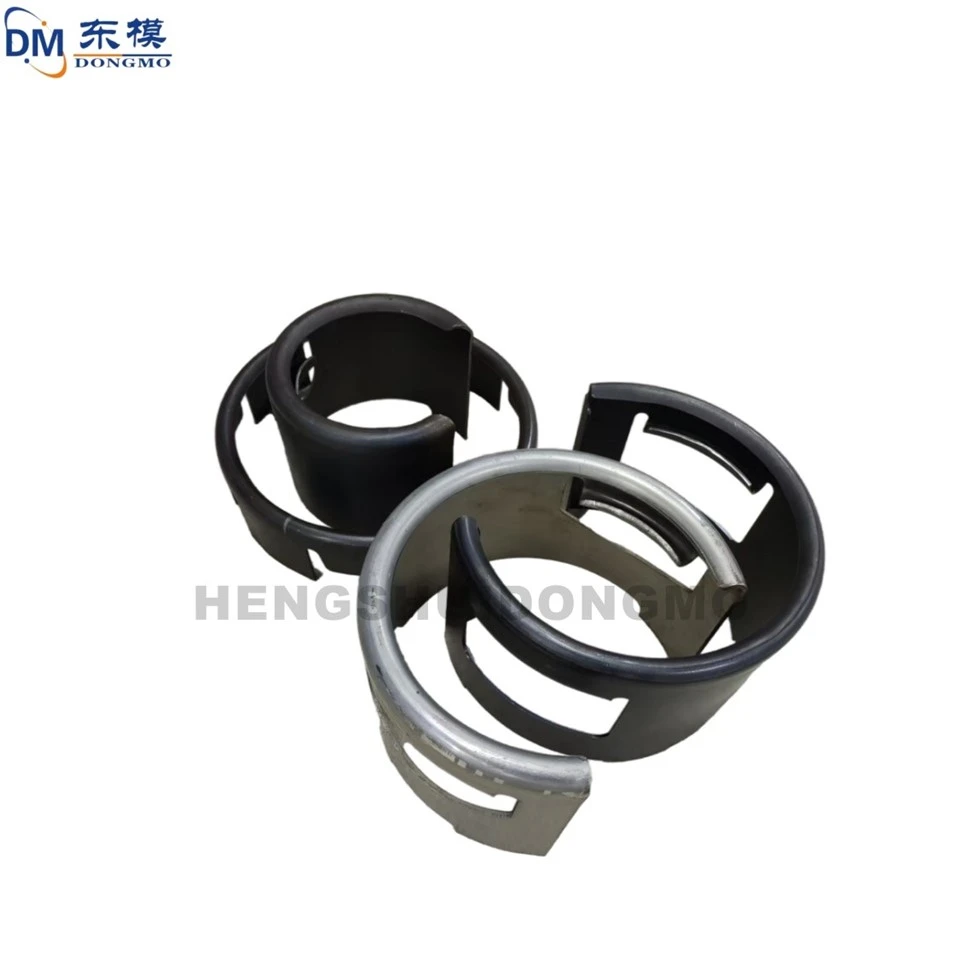

Matrizes/cabeças/moldes de estampagem de metal de alta{0}}qualidade OEM para acessórios de GLP

Introdução

As matrizes progressivas são moldes essenciais na produção de estampagem. Eles completam os processos de moldagem, conformação e dobra sequencialmente através de múltiplas estações, alcançando uma produção contínua e eficiente. Um layout de processo razoável pode melhorar a utilização do material em 10% -15%, reduzir a complexidade da estrutura do molde e diminuir a dificuldade de processamento; o controle otimizado do ciclo pode evitar o tempo de inatividade da linha de produção e melhorar a capacidade geral. Este artigo, baseado na experiência prática, estuda o layout do processo de matrizes progressivas e métodos para otimizar o tempo do ciclo de estampagem, melhorando a eficiência do processo de estampagem e o controle de qualidade.

1. Princípios de Design de Layout de Processo de Matriz Progressiva

1.1 Lógica do Processo: O layout do processo segue estritamente a sequência de “primeiro moldar, formar e depois dobrar”. O blanking de furos e formas é concluído primeiro, seguido pelos processos de conformação e dobra. Isto evita que os processos subsequentes interfiram nas dimensões de supressão dos processos anteriores, garantindo transições suaves entre cada processo e evitando conflitos de processo.

1.2 Estrutura compacta: O espaçamento do processo é controlado em 30-50 mm, encurtando os caminhos de transporte de material, reduzindo o desperdício de material e aumentando a utilização de material por lote em 10%-15%; o arranjo compacto das estações de molde aumenta a rigidez do molde, controlando a deformação do molde em até 0,01 mm, garantindo estabilidade operacional.

1.3 Inspeção e Manutenção Convenientes: O layout do processo reserva espaço para inspeção e manutenção; as principais estações (estações de puncionamento e conformação) são equipadas com janelas de observação para-inspeção da qualidade da peça em tempo real; as peças vulneráveis ​​(punções, pilares guia) adotam um design modular para rápida desmontagem e substituição, reduzindo o tempo de manutenção única para 30 minutos, garantindo a continuidade da produção.

2. Métodos de otimização do ciclo do processo de estampagem

2.1 Análise e correspondência de ciclo: a medição real do tempo de cada processo revelou que o tempo de etapa única para supressão é de 0,1 a 0,2 segundos, e para processos de conformação e dobra, é de 0,2 a 0,3 segundos. A otimização das conexões de processo e a eliminação de gargalos garantem que o desvio do tempo de ciclo para cada processo seja menor ou igual a 0,05 segundos. A coordenação dos processos upstream e downstream alcança o equilíbrio da linha de produção, resultando em uma melhoria geral do tempo de ciclo de 20% a 30%.

2.2 Aplicação de automação e equipamentos auxiliares: A introdução de um alimentador automático com velocidade de alimentação compatível com o tempo do ciclo de estampagem, controlado em 30-80 vezes/minuto, reduz o tempo de alimentação manual. Equipar equipamentos automáticos de manuseio e classificação de materiais elimina o manuseio manual de materiais, encurtando o tempo de produção de peça única em 0,3-0,5 segundos, garantindo estabilidade e consistência do tempo de ciclo e reduzindo o erro humano.

2.3 Otimização dos parâmetros do processo: Com base no material e na espessura da peça, o erro da força de estampagem é definido como menor ou igual a ±5%. Os aços para molde H13 e SKD11 são selecionados e o tratamento de superfície de nitretação a gás é usado para reduzir a resistência ao processamento. Lubrificante especial é usado para reduzir o coeficiente de atrito para 0,1, encurtar o tempo de estampagem por ciclo de estampagem e aumentar a frequência de estampagem de 30 vezes/minuto para 50-80 vezes/minuto para melhorar a eficiência do ciclo.
