Composição do sistema relacionado ao molde
O molde é composto por vários sistemas relacionados, que se complementam, para que o molde possa ser utilizado normalmente. Os moldes comuns incluem sistemas de gating, sistemas de ejeção, sistemas de extração de núcleo e outros projetos especiais.

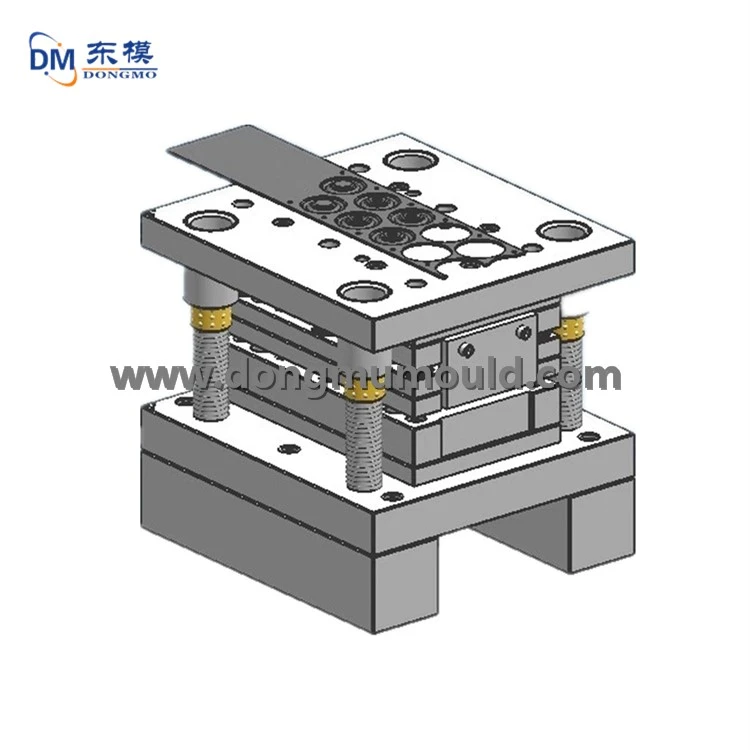

Um, superfície de separação
A matriz inclui duas partes no lado da matriz macho e fêmea. A interface das duas partes é chamada de superfície de separação da matriz, que tem a função de separação e exaustão da matriz. Devido às diferenças nos métodos de formação de diferentes moldes, é fácil produzir rebarbas e nós, o que afeta a aparência e a precisão do produto; portanto, devemos prestar atenção ao seguinte conteúdo ao escolher a superfície de partição:
1. Não coloque em uma posição óbvia, para não afetar a aparência do produto.
2. Ao abrir o molde, o produto deve ser deixado na lateral do mecanismo de desmoldagem.
3. Para produtos com requisitos de alta coaxialidade, projete a cavidade no mesmo lado o máximo possível.
4. Evite puxar o macho por muito tempo e considere colocá-lo na direção da abertura do molde.
5. Tente não usar separação de peças em arco, o que afetará a aparência do produto.
6. Para os plásticos com boa fluidez e fácil transbordamento, deve-se utilizar o método de rachadura para evitar a geração de bordas cruas.
7. Se o molde for alto e a inclinação de desmoldagem for pequena, para facilitar a desmoldagem, recomenda-se dividir o molde do meio e dividir a cavidade em dois lados.
Dois, inclinação desmoldante
A inclinação da liberação pode ajudar o produto a sair do molde, tamanho da inclinação de acordo com a forma do produto, material, estrutura do molde, precisão da superfície e design do método de processamento, geralmente 1-3 graus, não há valor e fórmula exatos, principalmente de acordo com o valor empírico. Sem afetar a aparência e o desempenho do produto, quanto maior a inclinação de desmoldagem, melhor.

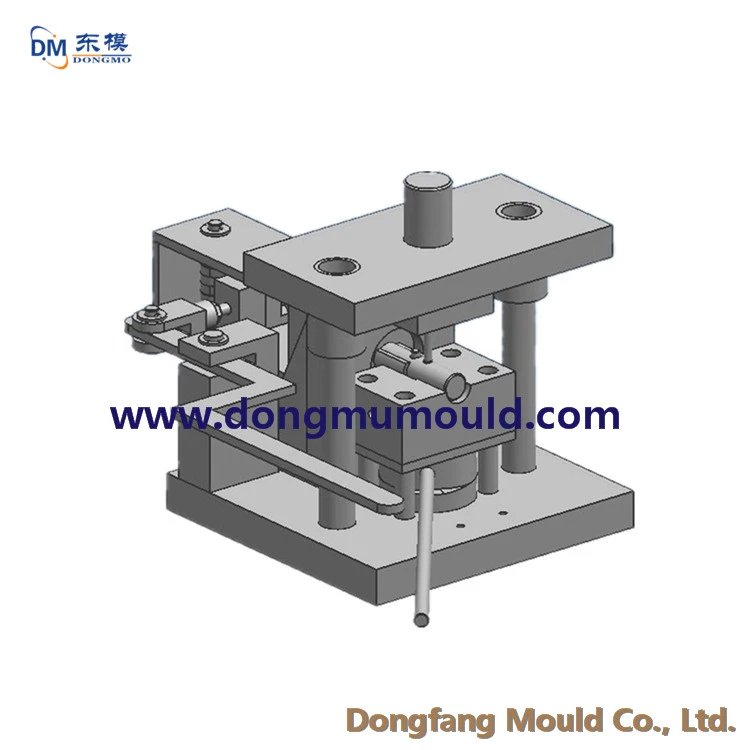

Três, coluna convexa
A coluna convexa é o cilindro elevado no produto da matriz, que possui as características de fortalecer a resistência periférica do furo, montar o furo e aumentar a altura local. O projeto de coluna convexa deve obedecer ao seguinte:
1, sua altura não mais que duas vezes seu próprio diâmetro é adequada, caso contrário, deve ser adicionado reforço.
2, sua posição não deve estar muito próxima ao canto ou parede lateral, a fim de facilitar o processamento.
3, preferível escolher redondo, para facilitar o processamento e o fluxo de material, como na parte inferior pode ser mais alto que a superfície inferior 0.3-0.5mm.
quatro, buraco
Muitos produtos de moldagem por injeção têm orifícios, o método de design dos orifícios é o seguinte: diretamente na moldagem do produto; Primeiro reserve os furos no produto e depois conclua com o processamento da máquina; Após a conformação, é perfurado completamente à máquina. O projeto do furo precisa prestar atenção aos seguintes pontos:
1, a distância entre o furo e o furo deve ser maior ou igual a 2 vezes a abertura.
2, a distância entre o furo e a borda do produto deve ser maior que 3 vezes a abertura.
3, a distância entre o furo e a parede lateral do produto deve ser 0,75 vezes maior que a abertura.
