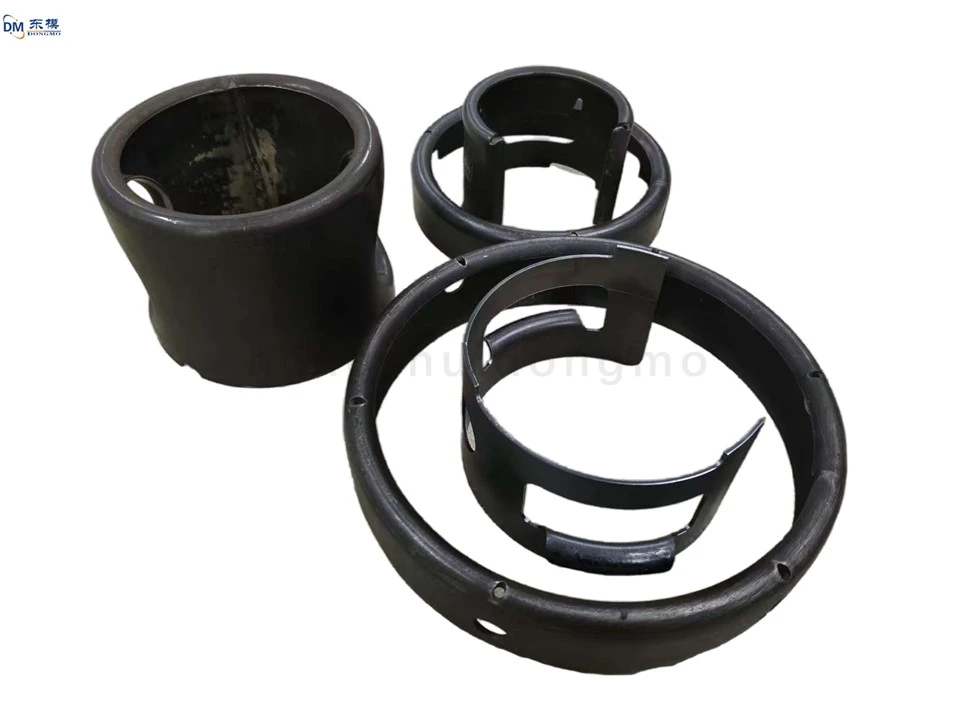

Molde de estampagem de metal para cilindro de GLP, alça, base, peças de estampagem de cilindro

I. Componentes principais das matrizes de estampagem: um sistema de ligação de matriz dupla-

Do ponto de vista da estrutura básica, uma matriz de estampagem completa consiste principalmente em duas partes: uma matriz superior e uma matriz inferior. Estas duas partes trabalham juntas precisamente para controlar a deformação plástica do material. A matriz superior normalmente inclui componentes principais, como base da matriz, dispositivo de cisalhamento, modelo e pilares guia. A base da matriz, como base de suporte, geralmente é feita de liga de aço de alta-resistência para garantir estabilidade sob impactos repetidos. O dispositivo de corte é responsável por cortar a chapa metálica de acordo com um contorno pré-definido; sua nitidez e durabilidade afetam a qualidade da seção-transversal. O gabarito tem a função de transmissão de pressão, garantindo que o material seja tensionado uniformemente e atinja a deformação esperada. Particularmente digno de nota é o design dos pilares-guia-que atuam como "trilhos-guia", restringindo a trajetória de movimento das matrizes superiores e inferiores e garantindo o posicionamento preciso para cada ação de estampagem.

Da mesma forma, a matriz inferior também possui características estruturais: um design três{0}}em-que consiste na base da matriz, nos pilares guia e no modelo. Ele não apenas realiza a tarefa de operar em sincronia com a matriz superior, mas também precisa lidar de forma independente com as forças de reação do material. Por exemplo, na aplicação de punções compostas para estampagem e puncionamento, o furo quadrado no centro da matriz côncava atua como uma aresta de corte, trabalhando em conjunto com a ação de ejeção da placa separadora interna para separar eficientemente os produtos acabados da sucata. Este mecanismo de equilíbrio dinâmico entre as matrizes superior e inferior é a base para a conformação complexa em matrizes de estampagem.

II. Efeito sinérgico dos sistemas auxiliares Além da estrutura principal, uma série de dispositivos auxiliares sofisticados aumentam ainda mais os limites de desempenho da matriz. Tomando a luva guia como exemplo, sua estrutura aninhada fora do pilar guia reduz efetivamente a perda por atrito e prolonga a vida útil do equipamento; o pino limite atua como um “guardião de segurança”, limitando estritamente a amplitude de movimento para evitar danos à matriz devido à sobrecarga. A aplicação inovadora do conjunto de mola demonstra ainda mais a sabedoria do projeto de engenharia-ao mesmo tempo em que fornece proteção de buffer, também pode fazer com que a placa extratora seja reiniciada rapidamente, tornando todo o ciclo mais suave.

Em-cenários de fabricação de ponta, também podemos ver a integração de elementos mais inteligentes. Por exemplo, algumas matrizes avançadas são equipadas com sistemas de monitoramento de sensores para fornecer feedback de dados de pressão-em tempo real; ou usam dispositivos de ejeção pneumáticos/hidráulicos para automatizar a remoção de peças de formato irregular. Embora essas melhorias não alterem a arquitetura básica, elas melhoram significativamente a adaptabilidade e a confiabilidade do equipamento.

III. Acoplamento funcional e manifestação de valor de cada componente Uma análise mais detalhada de cada detalhe revela que a chamada-"estrutura simples" na verdade esconde complexidades ocultas. Tomemos como exemplo uma matriz de corte comum: por trás do produto retangular aparentemente comum está a consideração meticulosa do projeto de um punção composto de corte e puncionamento sem bordas chanfradas em seu perímetro; a formação dos três pequenos furos redondos no meio é o resultado da cooperação precisa entre o punção ejetor e a aresta de corte correspondente. Ainda mais sutil é a presença da chave de retenção-esta pequena peça facilmente esquecida evita que o punção salte da matriz devido à vibração, evitando assim acidentes de segurança.

Este acoplamento funcional dos níveis macro ao micro permeia todo o processo de design da matriz. Seja a função de pré-calibração da placa guia, garantindo que o material entre diretamente na área de trabalho, ou a ação-bidirecional da placa removedora (ambas ejetando o produto acabado e pressionando a área a ser processada), ambos ilustram uma verdade: uma matriz de estampagem excelente não é apenas uma coleção de peças, mas uma entidade orgânica e viva.
