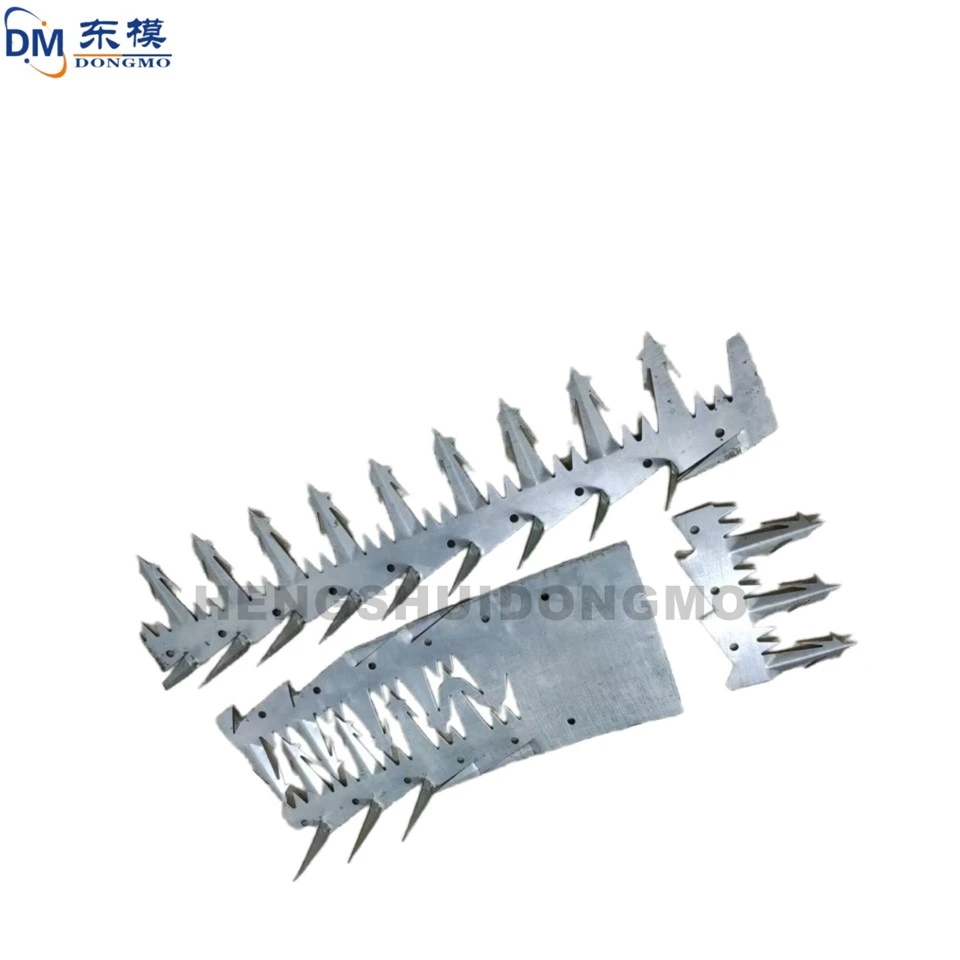

Dados de carimbo contínuos protetores do quadro de escalada do metal

I. Princípios de Design

1. Atender aos requisitos do processo e garantir a qualidade da conformação
O projeto da matriz de estampagem profunda deve ser baseado na geometria da peça e nas propriedades do material, definindo racionalmente o contorno e as dimensões da matriz para garantir a deformação uniforme do material durante a estampagem profunda e evitar defeitos como enrugamento, rachaduras e retorno elástico. Software avançado de análise de elementos finitos deve ser usado para simular o processo de conformação, otimizando a estrutura da matriz e melhorando a qualidade da conformação e a vida útil da matriz.

2. Estrutura Racional para Fácil Fabricação e Manutenção
A estrutura da matriz deve ser simples e racional, adaptando-se às necessidades de processamento, fabricação e pós{0}manutenção. O design modular deve ser adotado, dividindo a matriz em múltiplos módulos funcionais para rápida desmontagem e substituição, melhorando a eficiência da produção. Simultaneamente, um layout racional dos sistemas de lubrificação e resfriamento deve ser implementado para garantir a estabilidade da matriz sob operação de alta-intensidade.

3. Atenda ao Ciclo de Produção e Melhore a Eficiência
O projeto deve ser combinado com os requisitos de produção, planejando racionalmente o curso da matriz e a sequência de ações para encurtar o ciclo de processamento da peça e aumentar a capacidade de produção. Os requisitos de automação devem ser considerados, projetando interfaces de matrizes compatíveis com braços robóticos ou robôs para facilitar a implementação de fabricação inteligente.

II. Seleção de Materiais

1. Seleção de aço para matriz
O aço da matriz deve ser selecionado entre materiais de alta-resistência, alta-dureza, resistência ao desgaste-e excelente-tenacidade para fornecer uma base para o desempenho da matriz. As classes de aço comumente usadas incluem Cr12MoV e SKD61. Processos de tratamento térmico, como têmpera e têmpera de alta-frequência, melhoram a resistência ao desgaste e à fadiga do material, prolongando a vida útil do molde.

2. Processos de tratamento de superfície Para resolver o problema de atrito entre o molde e a peça de trabalho durante a estampagem profunda, técnicas de nitretação de superfície, cromagem e nitrocarbonetação são usadas para melhorar a dureza e suavidade da superfície do molde, reduzir o coeficiente de atrito, evitar a adesão e desgaste do material e garantir uma qualidade de formação estável.

III. Processos de Fabricação

1. Aplicação de tecnologia de usinagem de precisão Moldes de estampagem profunda requerem alta precisão dimensional e suavidade de superfície. As tecnologias de usinagem CNC, corte de fio EDM, retificação e polimento são necessárias para garantir que as principais dimensões e a qualidade da superfície atendam aos padrões de projeto. O planejamento racional dos processos de usinagem melhora a eficiência e a precisão da usinagem.

2. Controle de tolerância e tecnologia de montagem O controle rigoroso das tolerâncias dos principais componentes do molde garante alta precisão e intercambialidade na montagem do molde. A montagem e a depuração precisas garantem um movimento suave do molde, evitando folgas ou interferências excessivas e garantindo uma operação estável do molde.

4. Controle de qualidade

1. Verificação do projeto e simulação do fluxo do molde: Durante a fase de projeto, a tecnologia de simulação numérica é usada para verificar a estrutura do molde e o processo de formação, identificar possíveis problemas e otimizar para garantir que o projeto seja razoável e confiável.

2. Gestão da qualidade do processo de fabricação: São estabelecidos padrões e procedimentos de inspeção abrangentes, e um rigoroso controle de qualidade é implementado em todas as etapas, incluindo aquisição de materiais, processamento e fabricação, e montagem e depuração. Equipamentos de teste on-line e máquinas de medição por coordenadas são usados ​​para garantir que as dimensões do molde e as tolerâncias geométricas atendam aos requisitos do projeto.

3. Teste de desempenho e teste de molde: Após a conclusão da fabricação do molde, testes abrangentes de desempenho e verificação de teste de molde são realizados para confirmar sua aplicabilidade e estabilidade prática de produção. Com base nos resultados do teste, o molde é ajustado e otimizado para garantir que o molde entregue tenha excelente desempenho de trabalho.
